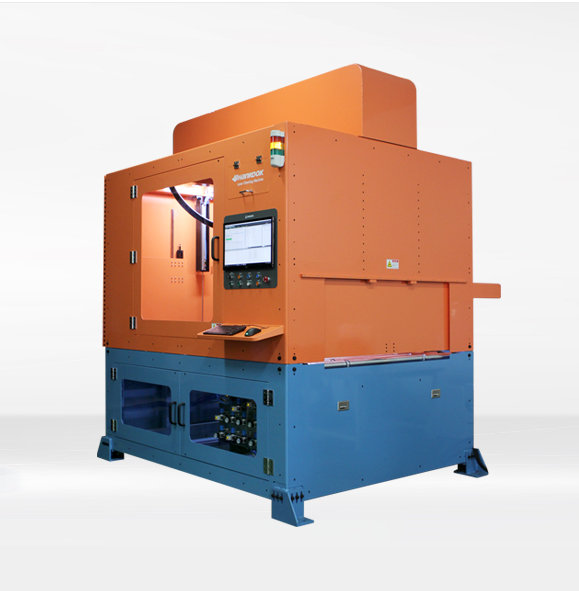

레이저 이너라이너 클리너

레이저 이너라이너 클리너

레이저와 고속 스캐너를 적용한 이형제 클리닝 장비 Tire Inner Line의 이형제를 Laser로 클리닝 후 흡음제 부착을 용이하게 하여 Cavity Noise 감소 모델별 파라미터 세팅 및 생산 모니터링

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다.

구입문의

Feature

Process Performance
· Fiber 레이저와 고속 스캐너를 이용하여 크리닝
· 효과적인 Dust 흡입 장치
· 대응 사양 (타이어) : 17inch~22inch
· 고객 사양에 따른 대응 가능 (Customize)
Productivity / Hardware
· 사이클 타임 : 약 48초 (타이어 1본 기준)
· 레이저, 스캐너, 또는 장비 오작동 여부 실시간 검출
· 사용자 편의성(Vision Inspection, Tool Matching)
· 장비 분석 및 진단 시스템
· 고객 맞춤 UI Software

Specifications

Parameter	Categorization	Specification
Machine	Size	2500mm X 2775mm X 3100mm
	Weight	3.5 ton
	Conveyer Type	Roller Type Conveyer
Tire	Overall Diameter	620mm ~ 900mm
	Bead Diameter	17"~23"
	Cross Section Width	120mm~355mm

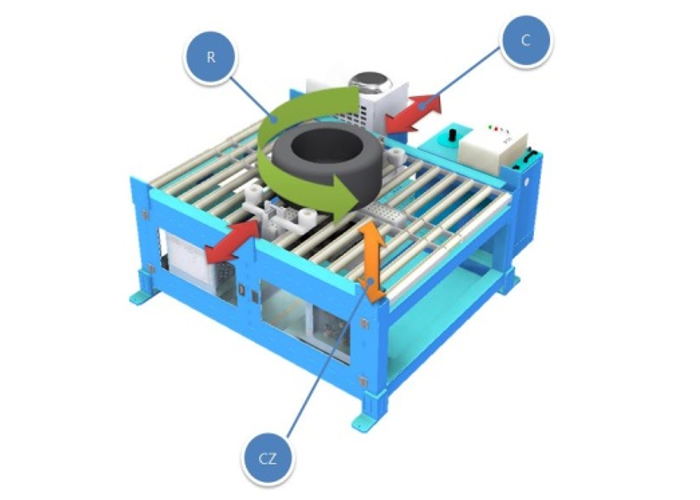

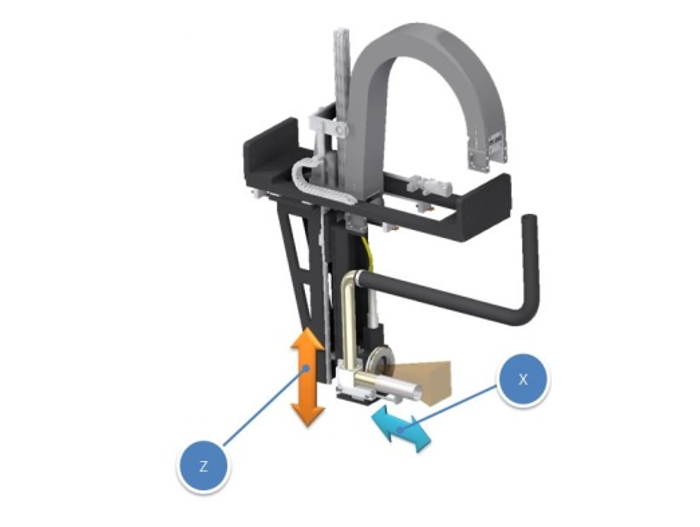

Moving Mechanism	X axis	LM Guide + Ball Screw + Rotary Motor
	Z axis	LM Guide + Ball Screw + Rotary Motor (Air Cylinder : Counter Balance)
	C axis	Cylinder + LM Guide
	CZ axis	Ball Bush Guide + Jack Screw + Rotary Motor (Air Cylinder : Counter Balance)
	R axis	DD Motor

■ 고객 사양에 따른 대응 가능 (Customize)

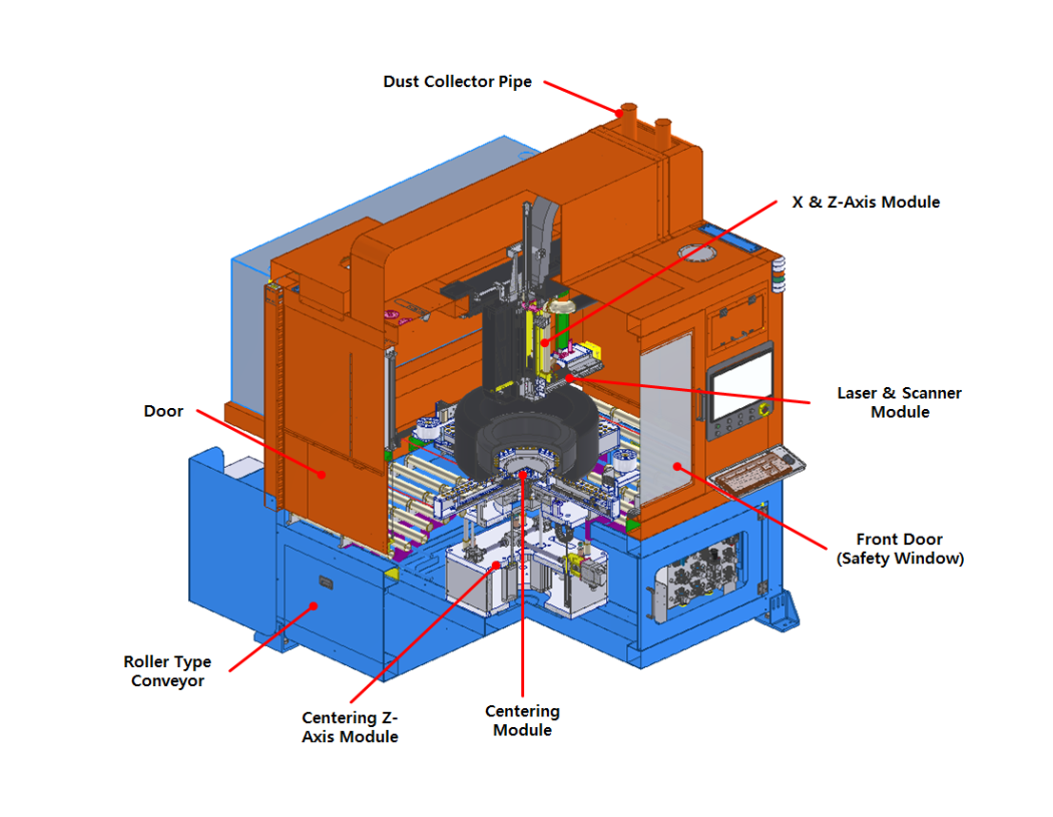

레이저 이너라이너 클리너 구조

레이저 이너라이너 클리너 구조
