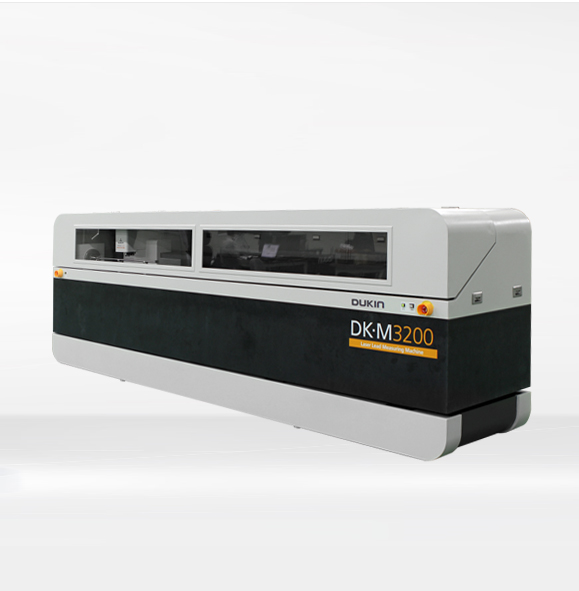

볼스크류 측정기
볼스크류 측정기

볼스크류의 리드를 정확히 측정하여 볼스크류의 등급을 판정

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다.

구입문의
Feature
  • Process Performance

    ​· 측정 가능 스크류 길이 : 500~2800mm ​

    · 레이저 스케일 오차 : 1ppm

    ​· 측정 Accuracy : 2 + L/300 (um, L : mm)

    ​· 고객 사양에 따른 대응 가능 (Customize)




  • Productivity / Hardware ​

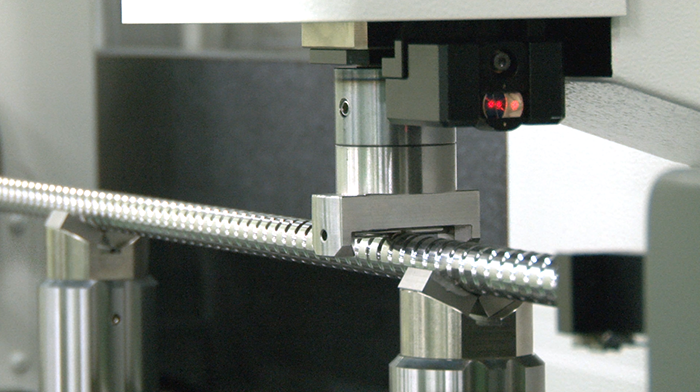

    · 나사산 각도에 따른 핀 각도 자동 조절

    ​· 측정 축 에어베어링 채용으로 측정 중 외력의 영향 제거

    ​· 심압 압력 자종 조절 기능

    ​· 굵기에 따른 스크류 거치대 높이, 심압대 위치 자동 제어

    ​· Granite Base Frame

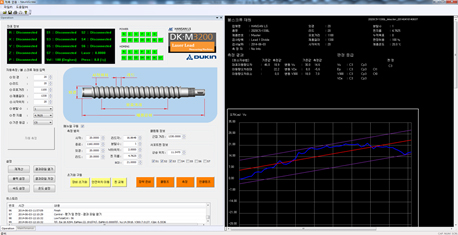

    ​· 고객 맞춤 Hardware / UI Software

Specifications



Parameter
Axis
Specification
Travel Length
X
2800mm
Z
40mm
C
2800mm
R
N.D
Pin
335deg
S
150mm
Door
230mm
Resolution
X
0.1um
Z
0.1um
C
0.072um
R
0.000057deg
Pin
0.1deg
S
1.25um
Door
25.4um
Stage Weight
7.0 ton
Measuring Accuracy
2+L/300 (um,L:mm)


■ 고객 사양에 따른 대응 가능 (Customize)
