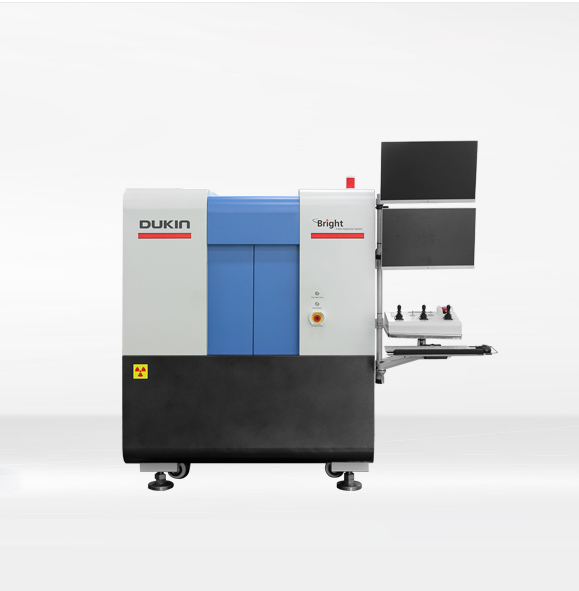

Bright S Seires
전기/전자 엑스레이 장비

PCB, SMT, BGA, 반도체 등의 전기 및 전자 부품 전용 검사장비입니다.

2D X-Ray 검사를 통해 시료의 내부를 더 직관적이고 명확하게 파악이 가능하여 제품의 기공 및 크랙 등의 결함을 확인하는데 용이합니다.

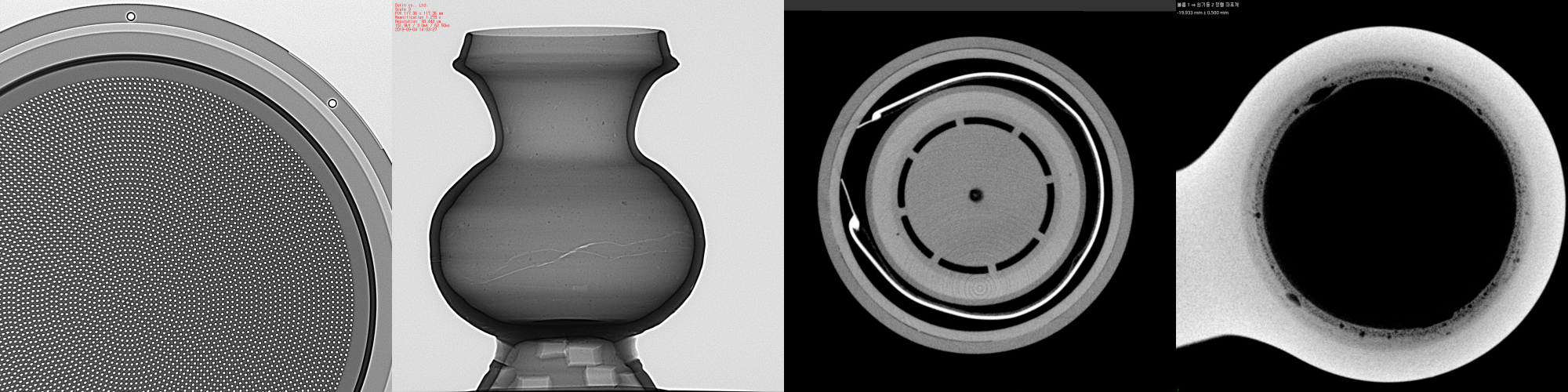

2D X-Ray 검사에서 발견하기 어려운 미세한 부분을 CT 스캔을 통해 정밀분석하여 내부구조의 볼륨데이터를 분석 할 수 있습니다.

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6774)

구입문의
Feature
  • X-Ray 2D 검사장비

    ​· 운영 프로그램 한글화로 쉽게 사용 가능 (국문,영문,중문 실시간 변환 가능)

    ​· 모든 부품 국산화(자체 개발)로 인한 유지 보수 비용 절감

    ​· 최적화된 UI 및 이미지 필터로 빠르고 선명하게 영상 확인 가능

    ​· 기포 및 크랙 자동 불량 검출 기능 (option)

  • ​Oblique CT 검사장비

    ​· SMT,PCB등 2D 검사로 발견하기 어려운 미세결함을 검출 및 분석

    ​· 수평방향으로 회전하여 대면적 크기의 부품까지도 고배율 이미지제공

    ​· 고객맞춤형 장비제작

    ​· 초정밀 CT 회전 정밀도 확보

■ SMT, PKG, PCB

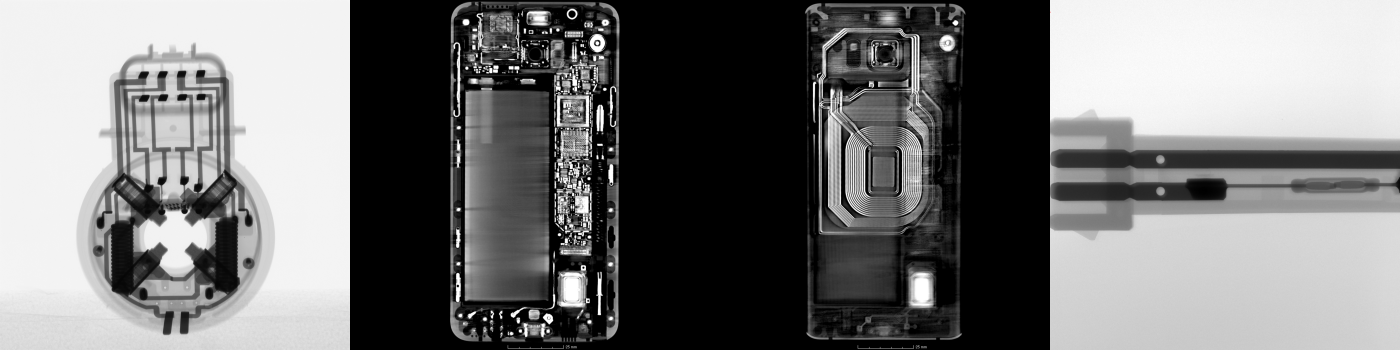

■ 배터리 및 모바일, 반도체

■ 문화재 및 유물

System Dimension


MODEL
Bright 90S, SCT
Bright 100S, SCT
Bright 130S, SCT
Bright 150S, SCT
X-Ray Tube
Voltage Range

90 kV
100 kV
130 kV
150 kV
Current Range
200 uA
200 uA
300 uA
500 uA
Max. Output
8 W
20 W
39 W
75 W
Focal Spot Size
5μm
50 μm
Flat Panel Detector
Flat Panel Detector (Acive Area)
116 mm X 146 mm
Pixel Size
49.5 μm
Resolution
10 μm





Manipulator
Loading Table Size
400 mm X 400 mm
XYZ Stroke

400 mm X 400 mm X 200 mm
Table Rotation
360 °
Max. Sample Weight
Max 5 kg
Tilt
40 °
Dimension (W X D X H)
2000 mm X 1670 mm X 1800 mm (+Monitor 2700 mm X 1950 mm X 1950 mm)
Equipment Weight
2000 kg
Environmental Conditions
Power Supply
220 VAC Single phase 50/60Hz
Operation Temperature
0 °C ~ 40 °C
Humidity
0 % to 90 %
X-Ray Leakage Dose
< 1μSv/Hour

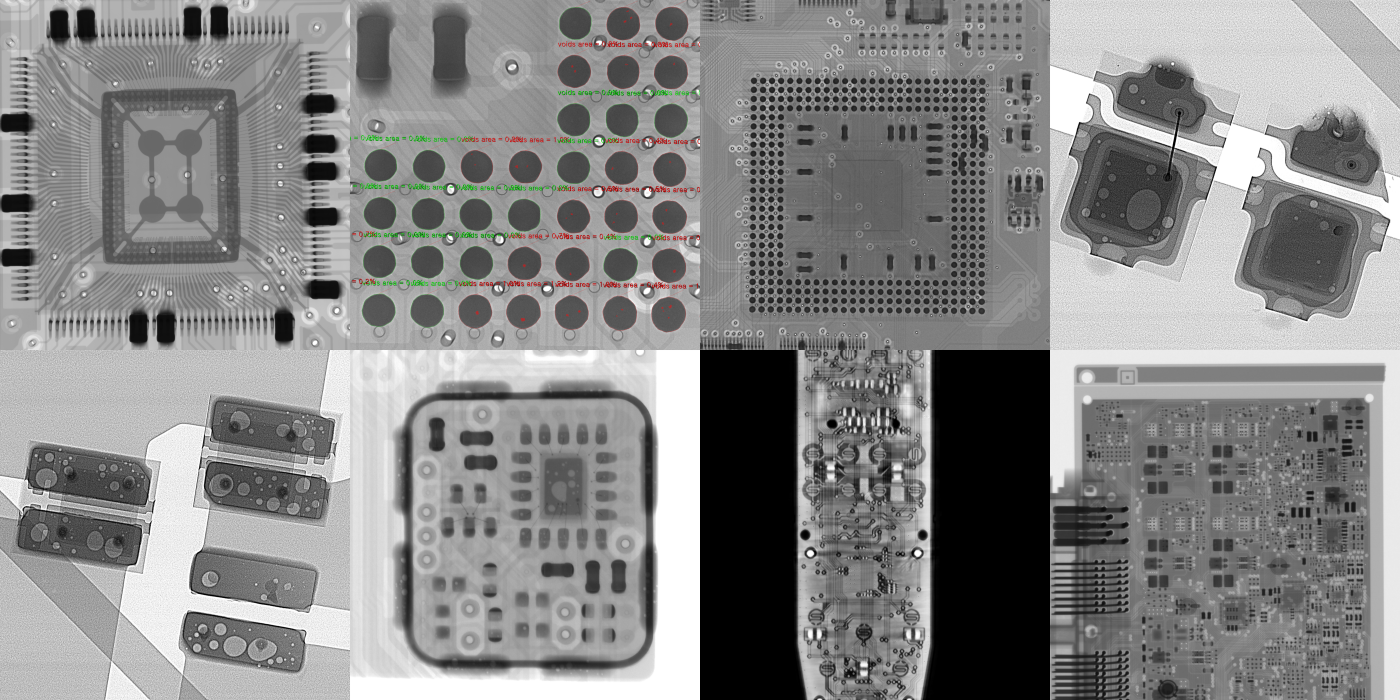

■ Applications

- Solder Reflow 분석

- BGA 연결 및 분석

- Solder 공극계산

- 홀을 통한 측정 및 검사

- 스티치 결합 분석

- Micro BGA 분석

- 패드 연결 분석

- Dry joint 검출 및 분석

*고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능 합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경 될 수 있습니다.

Available software
X-Ray Inspection Software

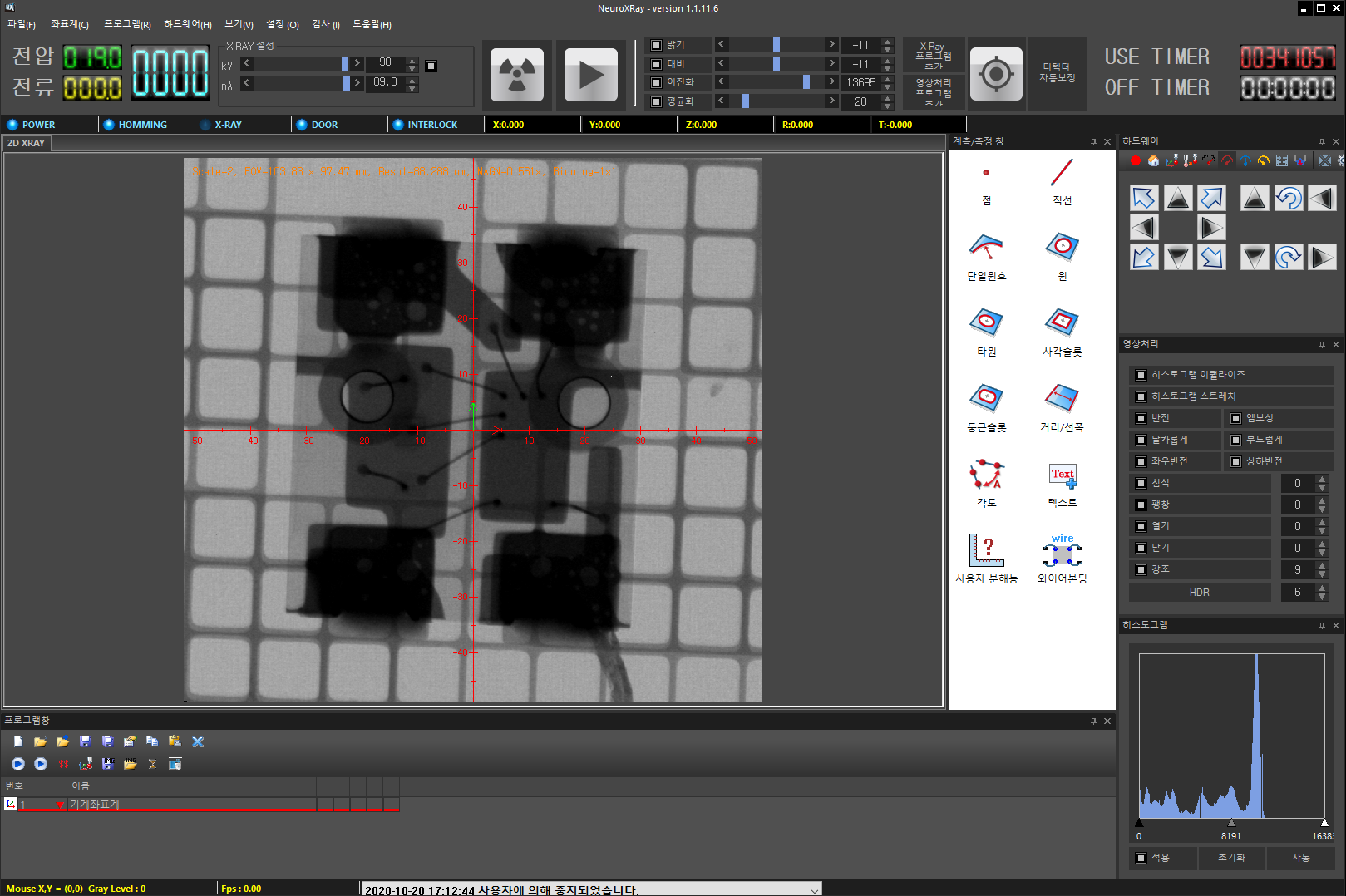

NeuroXray는 산업용 X-Ray나 인라인의 2D분석 및 CT 촬영 소프트웨어입니다.

ADR Solution NAXI

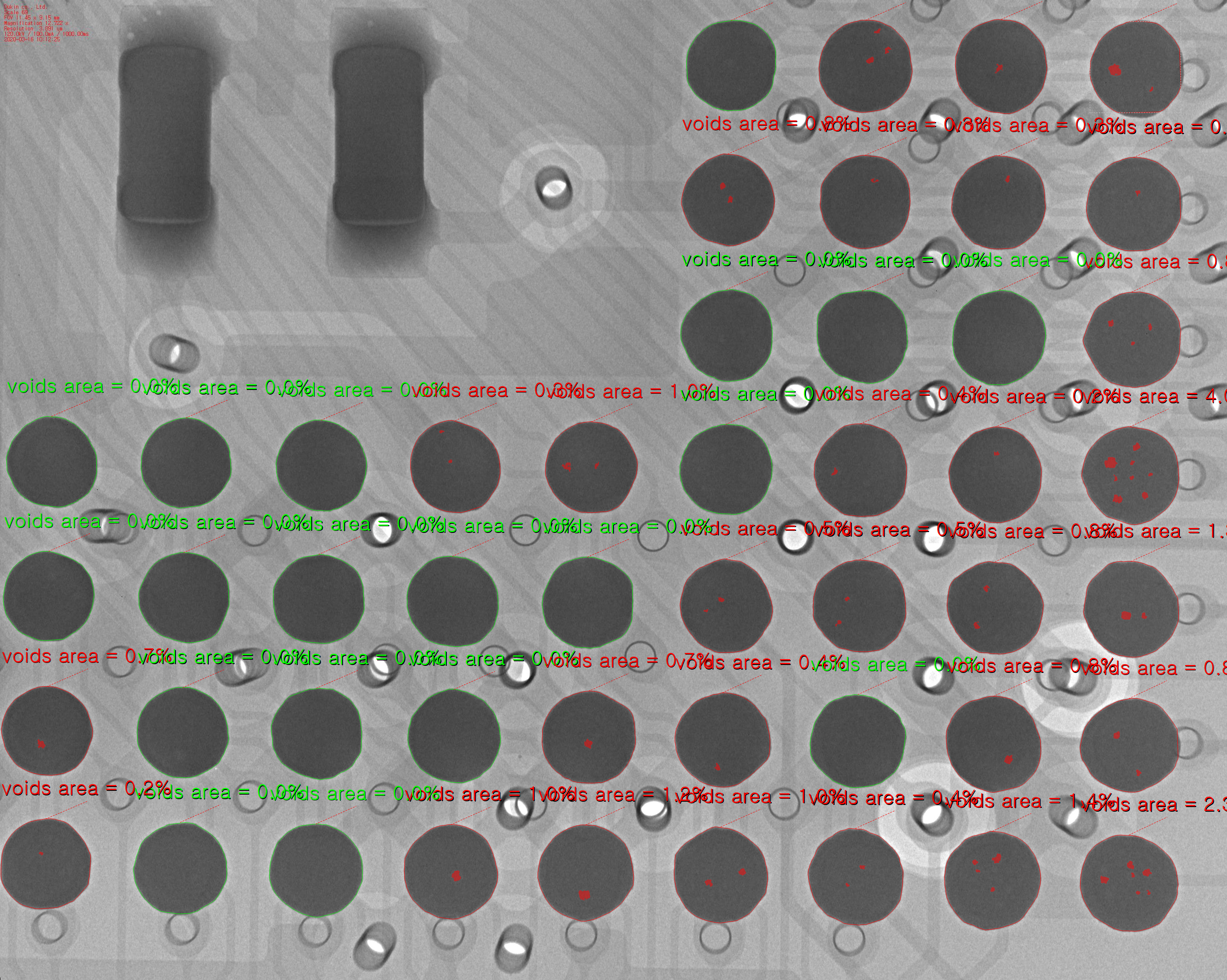

NeuroAXI는 다양한 이미지 보정 기술로 육안으로 판단이 어려운 기포/이물질/크랙 등의 결함을 자동 검출하는 소프트웨어입니다.

CT Reconstruction Software

NeuroInspect3D는 덕인이 자체 개발한 CT이미지 구축 소프트웨어 입니다.

적용분야
  • SMT

  • PCB

  • Electronics

  • Battery

  • Harness

  • ECU Board

  • Mobile

  • Composite Materials

  • Cultural Objects

  • Micro CT

  • Oblique CT

  • Analysis

  • ADR
