X-Ray Inspection Software
NeuroXray

NeuroXray는 산업용 엑스레이 분석, CT촬영 소프트웨어입니다. 기존 X-Ray 시스템의 특성 외에 덕인의 계측 소프트웨어 개발 경험과 사용자 편의성을 최우선으로 고려하여 개발된 우수한 소프트웨어 입니다.

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6774)

구입문의
뉴로엑스레이 소개

FUNCTION INTRODUCTION ​


· 다양한 영상 필터 제공 ​· 편리한 검사 영역 이동 (마우스 활용)

​· 업체 최고 수준 좌표 측정 기능 제공 (자동/수동)

​· 다양한 관계 형상 기능

​· 다분할 촬영 기능 제공

​· 프로그램 모드 지원

​· 오프라인 이미지 프로세싱 기능 지원

​· 다국어 지원 ​· 타이머 기능 (사용 제한 기능)

​· 디텍터 자동 보정 기능

​· 장비 상태 확인 편리성 제공

​· 원격 지원 기능 제공

​· 다양한 옵션 기능

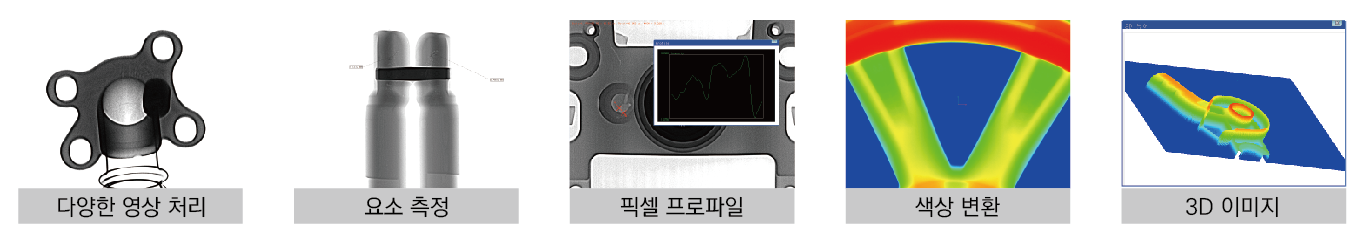

2D Inspection

​· 결함 분석을 위한 영상 처리 기능

​· 흑백의 색을 컬러로 변환 가능

​· 결함의 크기 및 형상을 측정하기 위한 요소 측정 기능

​· 투과 영상을 3D 이미지로 변환 기능 ​

· 결함의 유무를 판매하기 위한 픽셀 프로파일 기능

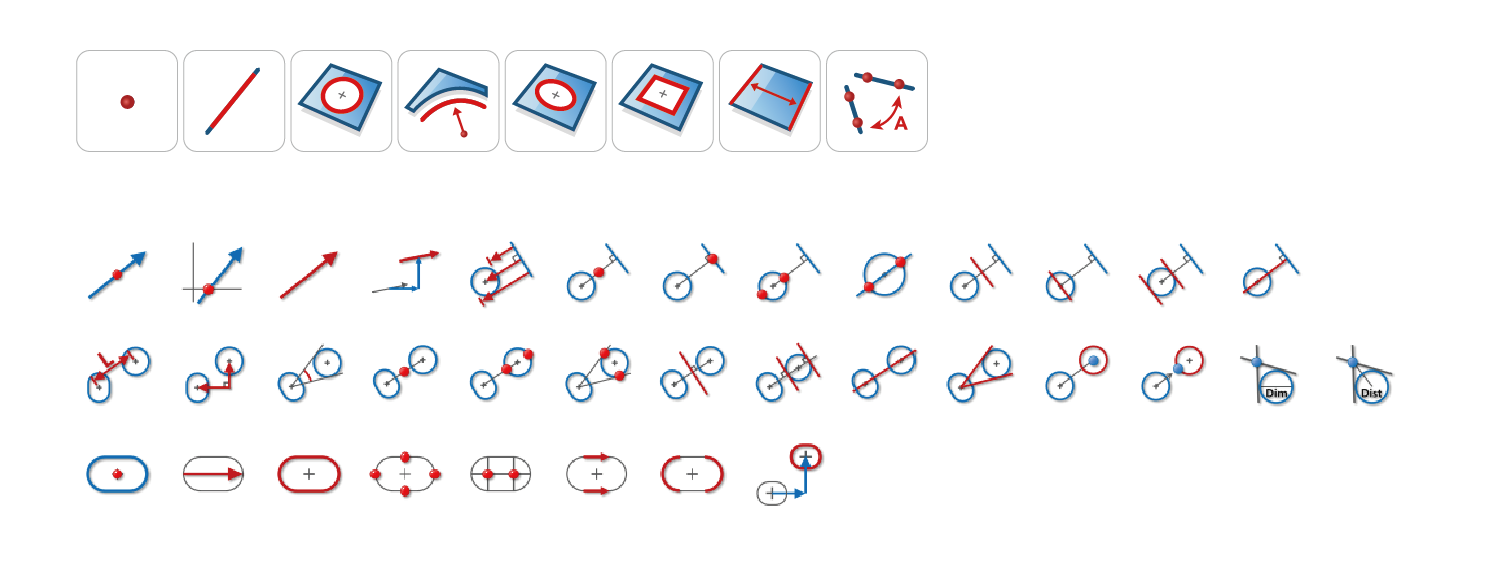

편리한 요소 측정 & 요소 생성

​· 수동 / 자동 측정 등 측정 편의 기능 지원

​· 측정 요소별 다양한 자동측정 지원

​· 최소 점 측정 후 자동 결과 생성 지원 다양한 관계 요소 지원

​· 다양한 관계 아이콘들을 이용한 손쉬운 활용 ​

· 측정된 형상을 이용한 다양한 형상 생성

​· 다양한 거리 계산, 각도 계산 다양한 편의 기능

​· 단축키를 통한 손쉬운 장비 제어 기능 ​

· 손쉬운 그레이 레벨 확인 기능

​· 손쉬운 자동 프로그램 작성 기능 ​

· 다국어 지원 (국문/중문/영문) ​

· 원클릭 원격지원

다양한 CT 촬영


Virtual CT



Vertical CT



Offset CT



Offset Vertical CT

Fanbeam CT

Beam Artifact Filter


CT

모드









CT 촬영 시 발생하는 노이즈 감소

디텍터를 이용하여 크게 촬영


제품을 이용하여 길게 촬영



제품을 이용하여 넓게 촬영



제품을 이용하여 크게 촬영


투과도 향상 정밀 촬영


덕인

촬영시간


20분

3분 X 분활 횟수

3분

3분 X 분활 횟수

20초 X 제품 길이

타사

촬영시간

2시간

N/A

N/A

N/A

N/A

활용목적



부피가 큰 제품 촬영 (옵션 제공)

높이가 큰 제품 촬영 (옵션 제공)


너비가 큰 제품 촬영

부피가 큰 제품 촬영

산람 저감 영상 (옵션 제공)


대형/이종소재 결합제품 촬영(옵션 제공)

* 촬영시간 : 1440장 기준

Speed Scan & Recon

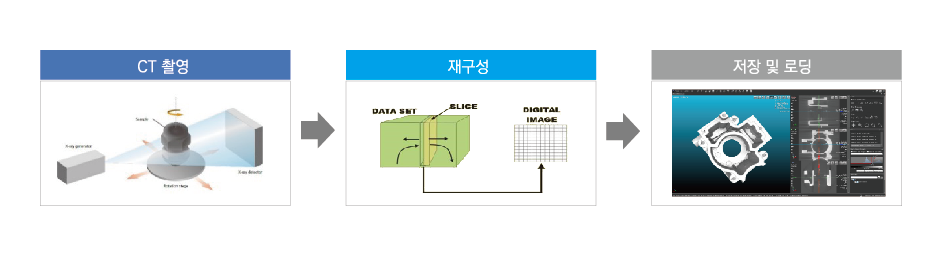

Speed Scan & Real Time Reconstruction


국내 최초로 NeuroXray의 Speed Scan 기술과 NeuroInspect 3D의 실시간 Reconstruction 기술을 황용해 제품의 촬영 및 실시간 CT 이미지 구축을 통해 처리 시간을 단축하여 장비의 운영 성능을 극대화 할 수 있습니다.

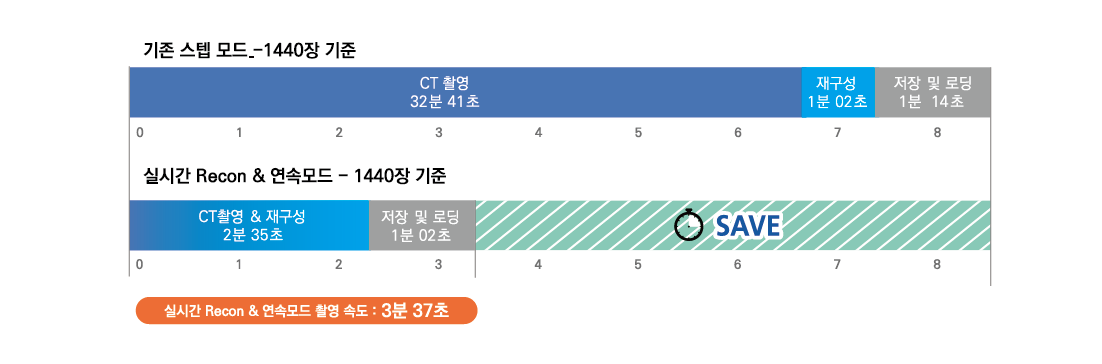

촬영 속도 비교


* 촬영 조건 관전압 160kV / 관전류 3.0mA / 노출시간 25ms

* 스템보드는 평균화 5장 기준임

* 자사 장비 측정 결과이며 촬영조건의 변경에 따라 촬영시간이 달라질 수 있습니다.

* CNR(Contrast to Noise Ratio) 이미지 품질 측정 방법의 한가지 전반적인 노이즈가 있는 경우에 SNR 보다 적합하다고 알려져 있음

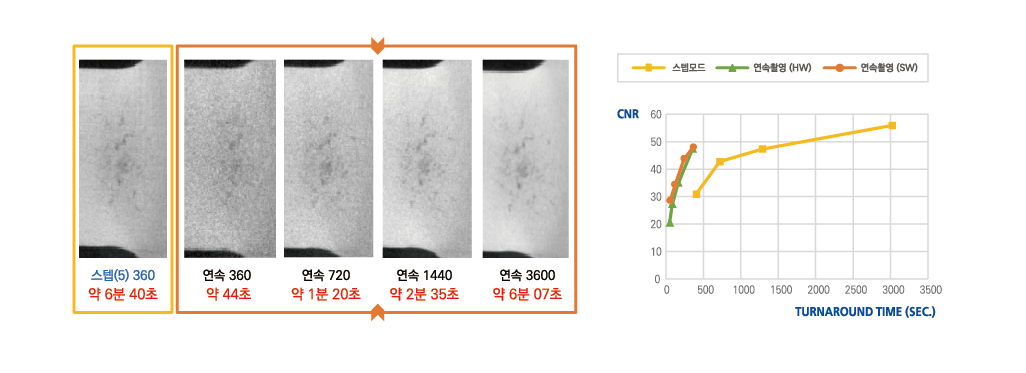

영상 품질 비교
