NeuroMeasure
뉴로메저

뉴로메저는 정밀 측정 기술, CAD & Simulation 기술 등이 모두 접목된 최강의 측정 기술 기반 3차원 측정 소프트웨어 입니다. 뉴로메저는 개발 초기부터 전문가 그룹과 사용자 그룹이 함께 참여하여 전문 기술은 물론 사용자 편의성, 다양한 계산 방식, 대화형 프로그래밍 및 고품격 그래픽에 이르기 까지 모든 것이 접목된 3차원 측정의 교과서 입니다.

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6635)

구입문의
뉴로메저 소개

​· 확장된 요소 측정
​· On-line / Off-line 동시 사용
​· 측정결과 그래픽 출력, 측정 경로 표시
​· CAD 파일 가져오기, 내보내기 (변환기 불필요)
​· 다양한 관계형상 (700여가지 이상)
​· 그래픽 보고서
​· 표준 DMIS Code 사용
​· DMIS 고급언어 HLL(High Level Language) 지원
​· ASME Y14.5, ISO 1101 GD&T 기하공차 표준 규격 적용
​· Emulation & Simulation
​· 충돌체크 & 자동 경과점 생성
​· 형상 분석 도구 제공 (계산, 복사, 이동, 대칭 등...)
​· 고스트 (Ghost) 기능 채용
​· 다양한 편집 방식 제공 (복사, 붙여넣기, 삭제 등...)
​· 데이타 확인 기능 (재측정, 측정점 추가, 병합, 형상 변환 등...)
​· 다양한 아이콘
​· Tree 구조 채용
​· 일반공차 자동적용 및 ISO Tolerance 적용
​· 형상별 특수 계산 방식 (최소영역, 최소자승, 외접, 내접 등...)
​· 다​​국어 지원 (한국어, 영어, 중국어...)
​· 고품질 렌더링 (Rendering) 기술
​· 자동 형상 인식 & 자동 Edge 검출 기능
​· 곡선, 곡면, Sheetmetal 측정
​· 다양한 출력 형식 (Excel, Text, CAD 형식)

특장점 1

편리한 요소 측정 & 요소 생성

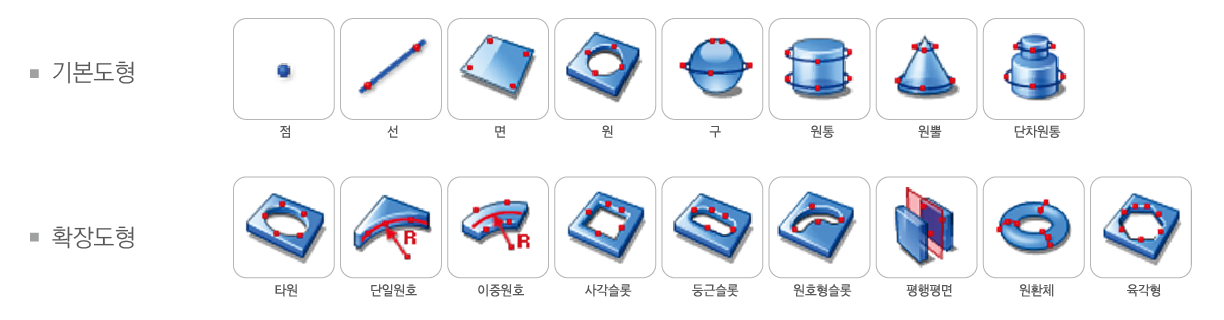

17가지의 요소 측정
​· 각 요소별 다양한 자동 측정 기능을 지원
· 독일 PTB(연방물리기술청) 형상 계산 알고리즘 인증 (최고 등급 Class1)
· CAD 모델을 이용한 형상 자동인식 및 Edge 자동 검출
· 측정 경로 표시

700개 이상의 관계 요소 지원
​· 다양한 관계 아이콘들을 이용한 손쉬운 활용
· 직접적인 관계 아이콘으로 초보자들도 쉽게 접근
· 접원 생성, 최소접촉원, 다양한 거리, 각도 계산
· 측정 형상간의 병합 기능으로 다양한 형상 분석 지원
​​· 측정된 형상, 관계 형상 그래픽 출력 및 형상 이름 출력
· 마우스 드래그를 이용한 손쉬운 형상 선택

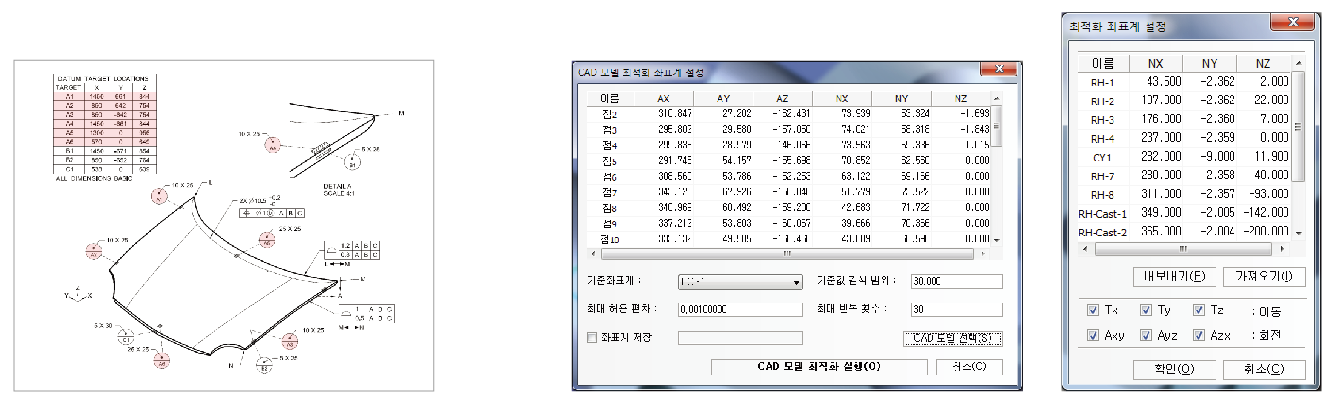

캐드 모델을 이용한 기준 설정
​· Target Datum을 위한 반복 좌표계 (lteration) 지원
​·  캐드 모델 최적화 (BestFit) 지원
​· 측정점 입력을 통한 손쉬운 프로그램 작성
​· 캐드 Datum point 선택 및 측정 기능 지원
​· 기준 좌표 검색을 통한 측정 위치 검색 기능

캐드(CAD: Computer Aided Design) 지원 형식
​· 중립 파일: IGES, STEP, VDA-FS
​· 상용 커널: ACIS, Parasolid
​· 상용 캐드: CATIA V4, V5, Siemens NX, PTC Creo (ProE), Inventor, SolidWorks
​· 최신 CAD 버전 지원
​· 별도의 변환기 불필요

CAD 그래픽
​· 고품질 렌더링 (Rendering)
​· 서피스, 와이어 형태 보기 지원
​· 모델 투명도 (Transparency), 그림자(Shadow) 기능 적용 가능
​· 숨은 선 자동 숨기기

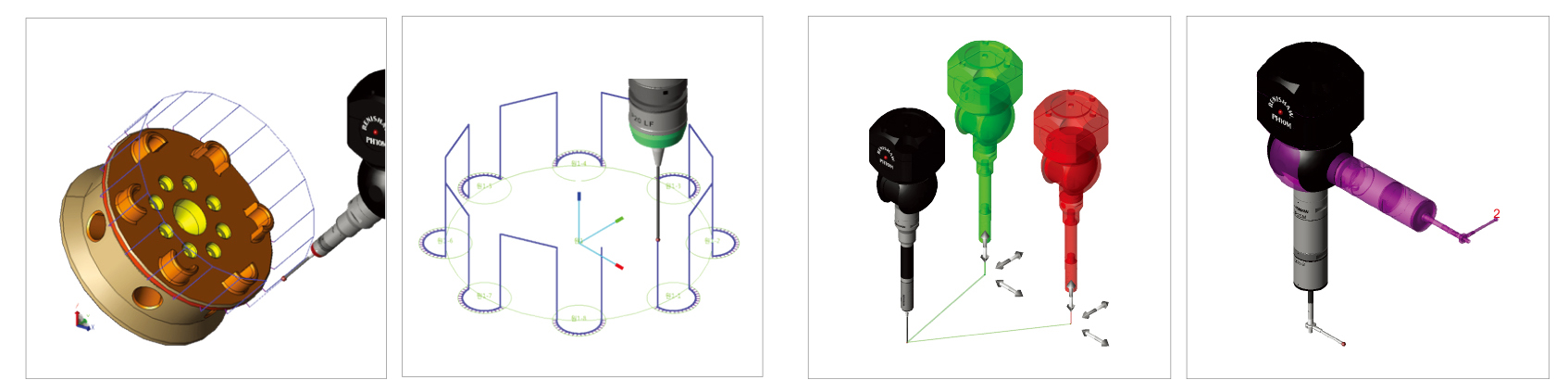

측정 경로 표시
​· 디미스 경로 표시
​· 자동, 수동 측정 경로 실시간 표시
​· 측정 전 진행 경로 출력으로 보다 안정적인 작업 가능

Ghost 기능
​· Ghost 기능을 이용한 이동 위치 확인
​· 마우스를 이용한 편리한 위치 이동
​· 프로브 자세, 절대, 상대 이동 등 다양한 활용

특장점 2

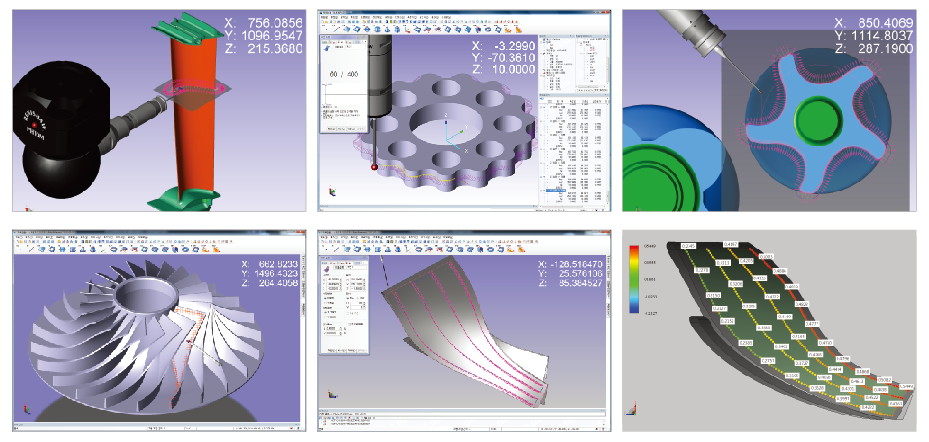

곡선/곡면 주요기능
​· CAD 모델 Silce 측정
​· CAD 모델 Edge Offset 측정
​· 자유곡면 UV Grid 측정
​· 곡률에 따른 자동 측정 점 분할 기능
​· 특허 기술로 인증 (출원번호 : 10-2010-0041650)된 자동 경로 생성 측정
​· 뉴로서프를 통한 전문적인 분석 시스템 구비
​· Blade, Impeller 등과 같은 일반 측정으로 접근하기 어려운 제품도 손쉽게 측정 가능
​· 최적의 곡선, 곡면 윤곽 평가 시스템

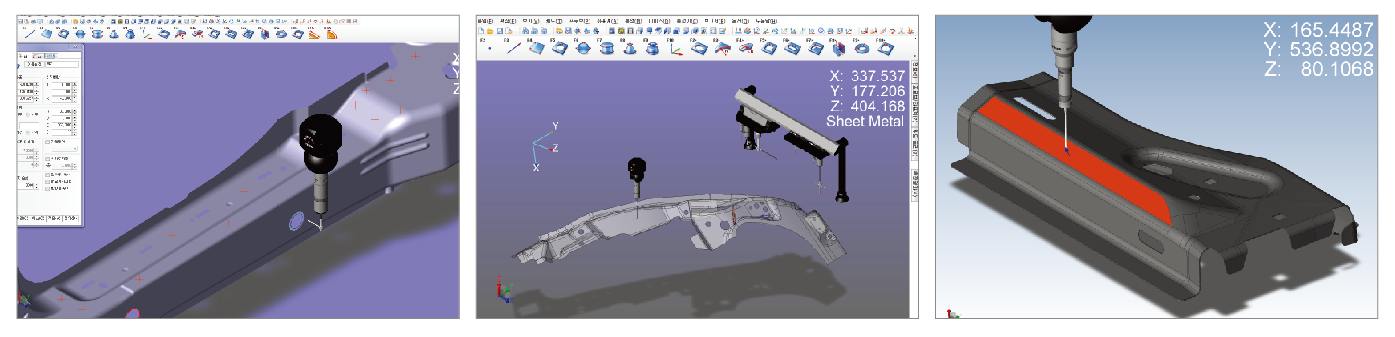

시트메탈(Sheetmetal) 측정
​· ​박판 제품의 휨을 고려한 다양한 측정 방법 제공
​· 절단면 (Trimmed edge) 측정 기능
​· VECBLD 기능을 통한 측정 위치 보정 (Hole/Slot 등)
​· Sheet 형태의 CAD Model 지원 (Top side, Bottom side)
​· 캐드 기준값 검색 기능을 통한 실시간 편차 비교
​· CAD Model 형상 인식을 통한 간편한 프로그래밍

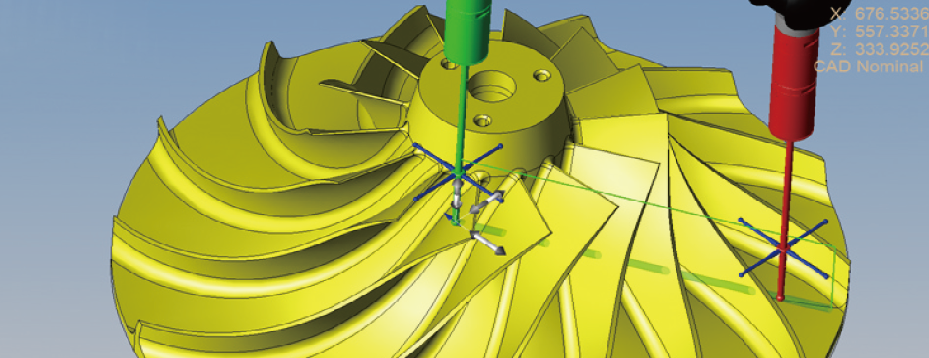

최상의 시뮬레이션 & 자동 경과점 생성
​· 캐드 모델과 장비, 프로브 사이의 충돌 점검 및 경과점 자동 생성 기능 지원
​· 실제 장비에서 발생 가능한 모든 충돌을 사전에 방지함
​· 오프라인 시뮬레이션을 통한 프로그램 검증 및 확인
​· 경과점 (충돌 발생을 피하기 위한 경로점) 안전거리 사용자 지정
​· 측정물 편차를 고려한 여유두께 적용
​· 최단, 최적의 도피 경로 자동 생성
​· 이동 경로 실시간 표시로 더욱 안전한 프로그램 작성
​· 제품 생산 전, CAD Model 을 이용한 프로그램 작성 및 검증으로 제품 제작 시간 단축

온라인/오프라인/VR Mode
​· 별도의 옵션 없이, 실시간 온라인 & 오프라인 전환
​· 온라인 장비 이동에 따른 실시간 에뮬레이션(Emulation) 및 화면 이동 지원
​· VR Mode: 범용 조이스틱을 이용하여 Offline 상에서 실제 측정 장비를 조작하는 것과 동일한 환경을 재현함으로써 교육 실습에 최적의 환경을 제공

특장점 3

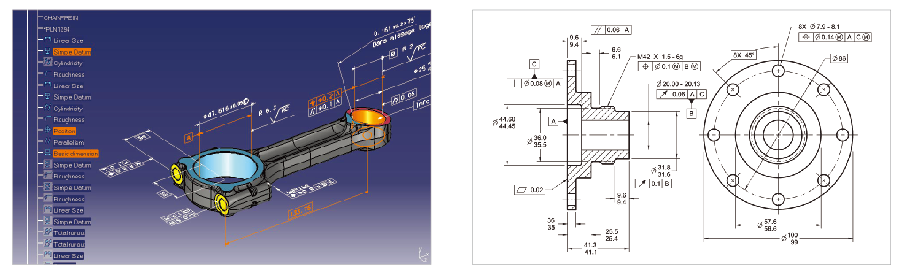

완벽한 기하공차(GD&T) 평가
​· ASME Y 14.5, ISO 1101 GD&T 기하공차 표준 규격 적용
​· 3차원 형상에 대한 정확한 기하공차 평가
​· FIM 방식 적용으로 실제 형상 오차 분석
​· 업계 최상의 기하공차 평가 시스템
​· 표준 기호 사용으로 한층 손쉬운 사용 및 이해
​· CAD 모델과의 편리한 윤곽도 평가 방식
​· 다중 재료조건 적용 (MMC, LMC) 각종 특수 GD&T 적용 가능


Full Native 디미스(DMIS) 채용

표준 DMIS Code 사용
​· ANSI CAM-I 105.0-2009 DMIS 5.2 Standard 적용
​· Native DMIS Code 사용으로 별도의 변환기 불필요

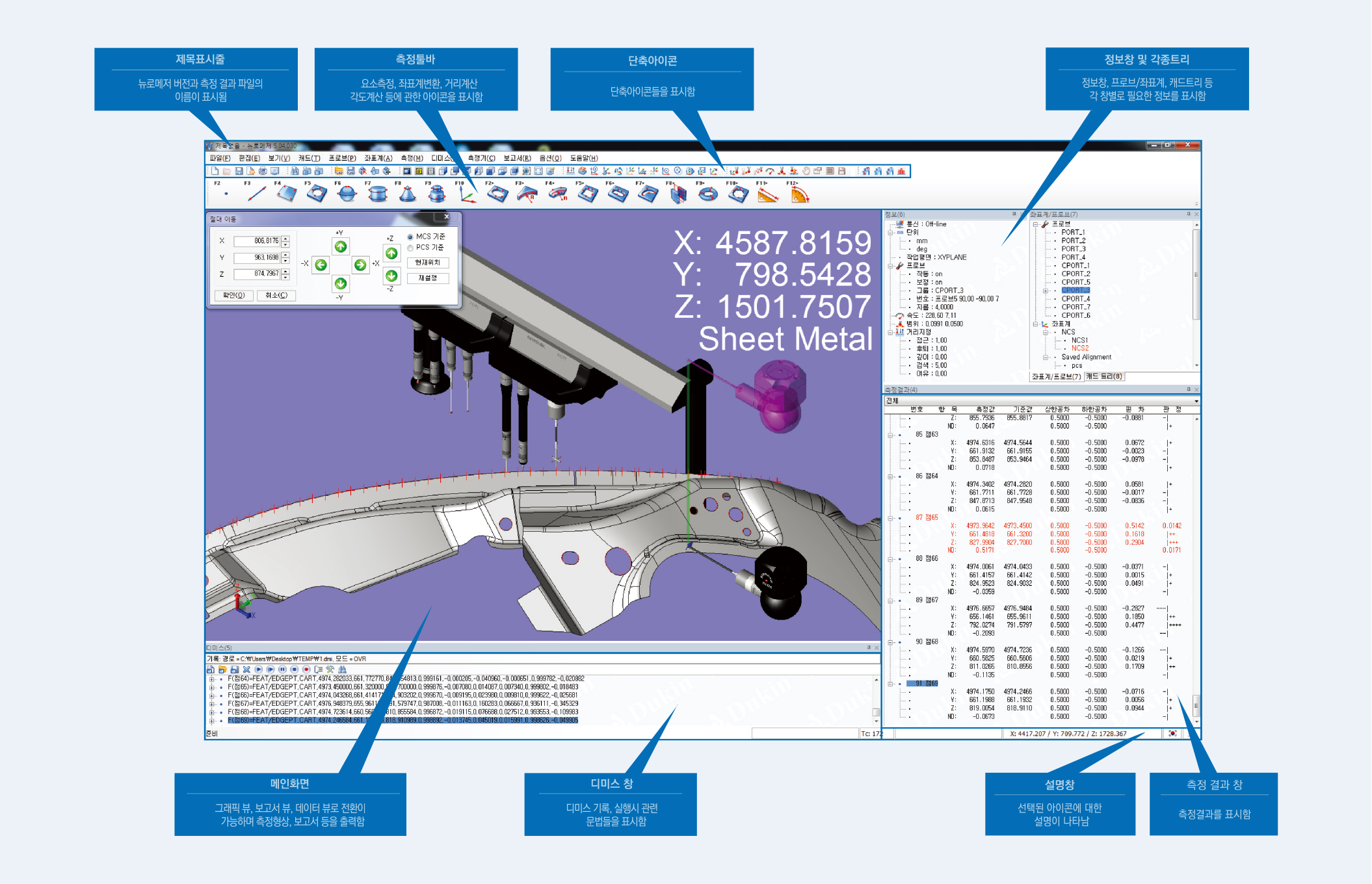

사용의 편리성
​· Tree 구조 채용으로 사용의 편리성 극대화
​· 아이콘 구조로 쉽고, 빠른 이해
​· 쉽고 빠른 편집
​· 오프라인 실행을 통한 디미스 검증
​· 충돌 점검 및 경과 점 자동생성 기능 탑재
​· 멀티미디어 출력, 주석입력, 디미스 미러 등 사용자 편의 기능 내장

DMIS HLL(High Level Language) 지원
​· 대화형 프로그램 작성 가능 (변수선언, 조건설정, 반복설정, 계산 기능 등)
​· 사용자 프로그램 작성 지원
​· 다양한 메뉴 제공 및 디버깅 툴 제공

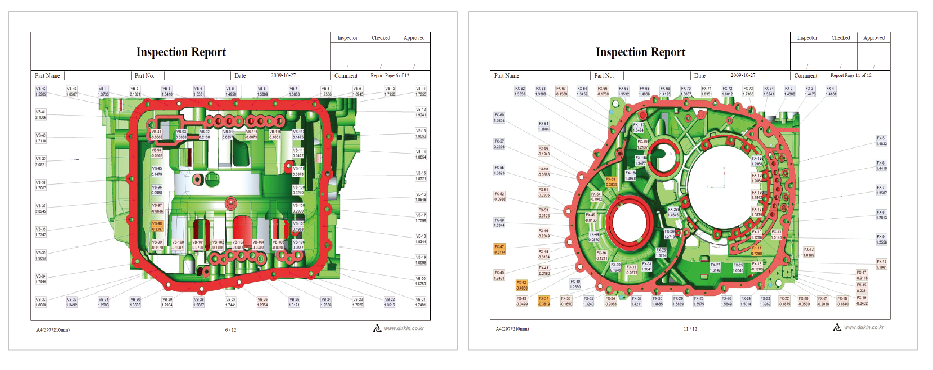

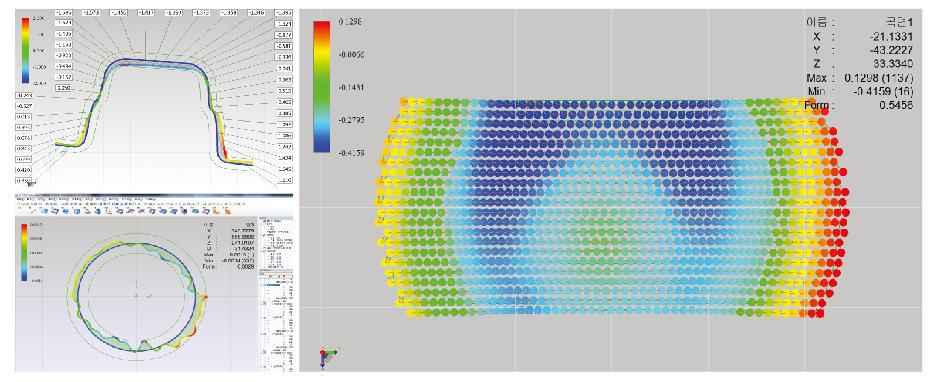

강력한 그래픽 보고서 구현
​· 사용자 서식 파일 기록 / 관리
​· 레이블 편차, 컬러맵, 형상별 상세 보고서 지원
​· 측정형상, 관계형상, 거리, 각도 레이블 지원
​· 레이블 위치 고정 & 상대이동        ​
​· 레이블 정렬, 맞춤 기능, 조정점 삽입
​· 다중 레이블에 대한 레이블 자동 정렬 기능 지원
​· 실행취소 (Undo), 다시실행 (Redo)
​· 다양한 파일 내보내기: Excel, PNG, BMP, JPEG, GIF, TIF...

부가 기능
​· 디미스 실행 지원
​· 마우스를 이용한 Drag & Drop 지원으로 간편한 보고서 작성
​· 다중 페이지 지원, 출력 결과에 대한 상용화된 Excel 결과 저장
​· 뉴로메저 프로젝트 파일을 통한 통합관리

특장점 4

뛰어난 확장성과 범용성
I++ DME 통신지원
​· DKS Controller
​· Renishaw UCC Controller

다국어 지원
​· 한국어, 영어, 중국어 간의 실시간 변경을 지원
​· 고객이 요구하는 어떤 언어도 Customizing 서비스를 통하여 지원 가능

측정에 필요한 모든 장비 및 프로브 지원
​· Manual Probe Head, Motorized Probe Head, Revo, PH20
​· Star Probe를 포함한 다양한 프로브 그룹 생성 및 정의 가능
​· 프로브 교환장치(Tool Changer) 지원
​· 실제 측정기에 설치된 프로브 교환장치와 동일한 그래픽 인터페이스를 제공함으로써 최적의 업무 편의성 제공

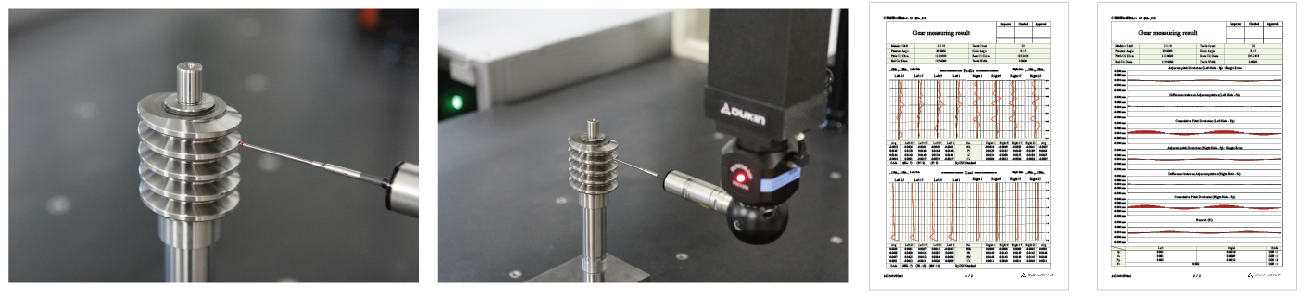

기어모듈
​· ​뉴로메저 기어모듈은 3차원 측정기를 이용하여 스퍼기어(Spur Gear)와 헬리컬 기어(Helical Gear), 웜기어(Worm Gear), 전위 스퍼기어, 전위 헬리컬기어를 측정하기 위한 전용 소프트웨어 입니다.
​· ​뉴로메저 기어 모듈은 뉴로메저의 옵션으로 통합되어 작용하며, 별도의 회전 테이블 없이도 기어 전체 또는 일부 형상을 측정할 수 있습니다.

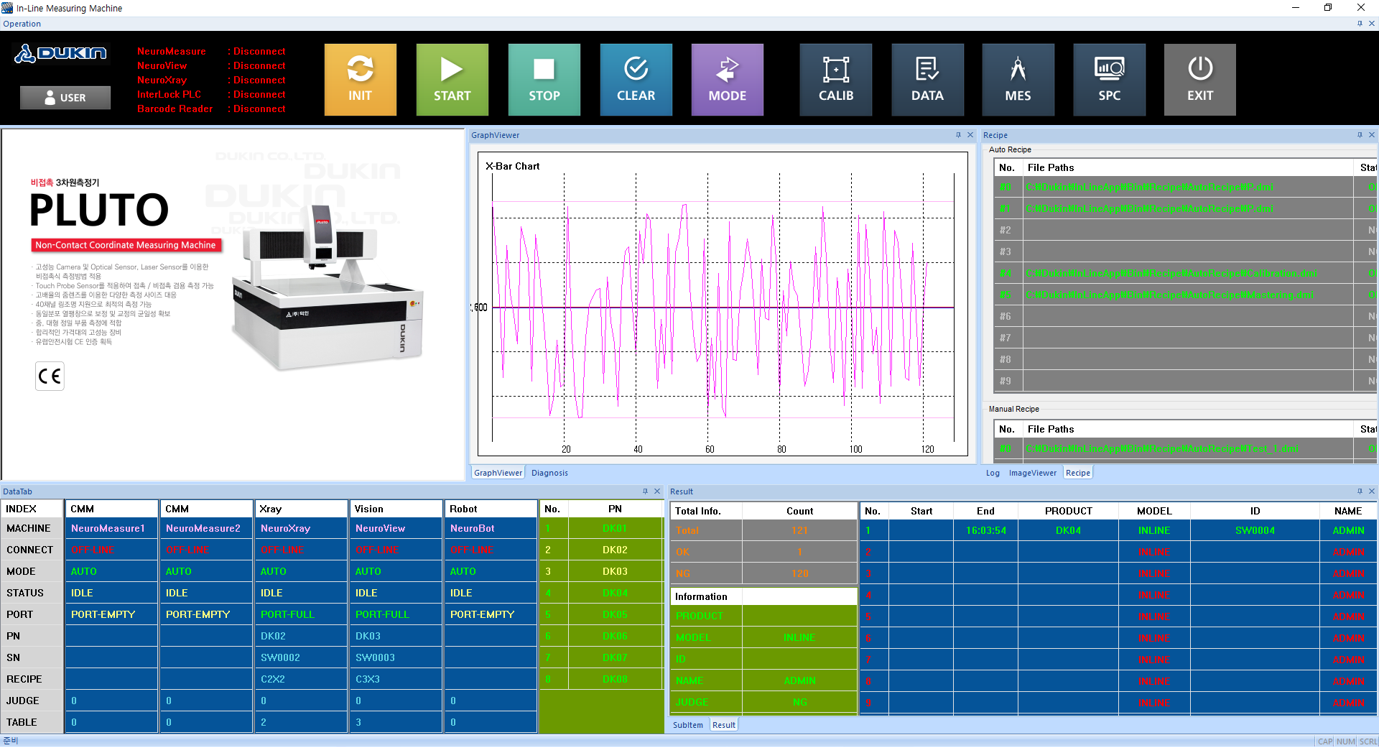

오토메이션 (자동화)

​· 덕인의 ‘오토메이션 소프트웨어’ 을 지원 받으면 CMM을 현장 ‘인라인’에 설치하여 무인 자동화를 실현 할 수 있습니다.
​· 가동률 정보를 활용하여 스마트 팩토리 구현에 한걸음 다가갈 수 있습니다.
​· 측정 데이터는 데이터베이스(DB)에 바로 사용할 수 있는 다양한 양식으로 출력 되어 귀하의 MES, PLM, PMI 구축을 지원합니다.
