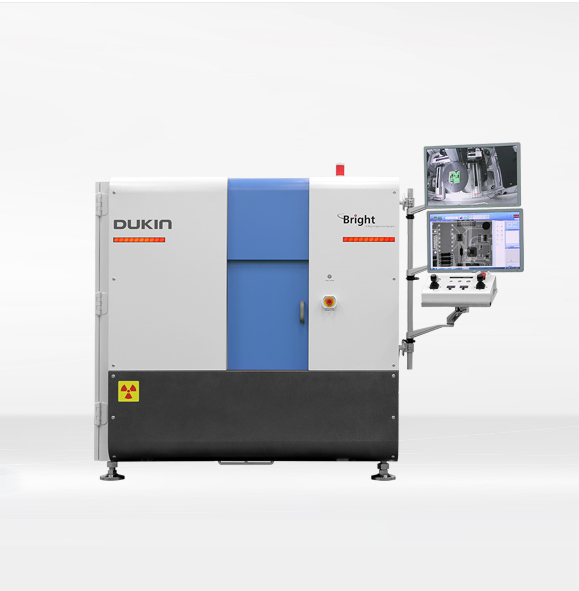

Bright L Series
산업용 엑스레이 검사장비

다이캐스팅,주조,단조,사출등 다양한 산업 분야에서 사용되는 X-Ray 2D검사 및 산업용 CT 검사 장비 입니다. 2D X-Ray 검사를 통해 시료의 내부를 더 직관적이고 명확하게 파악이 가능하여 제품의 기공 및 크랙 등의 결함을 확인하는데 용이합니다. 2D X-Ray 검사에서 발견하기 어려운 미세한 부분을 CT 스캔을 통해 정밀분석하여 내부구조의 볼륨데이터를 분석 할 수 있습니다.

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6774)

구입문의
Feature
  • X-Ray 2D 검사장비 ​

    · 운영 프로그램 다국어 지원 (국문, 영문, 중문 실시간 변환 지원) ​

    · 모든 부품 국산화(자체 개발)로 인한 X-Ray장비가격 및 유지보수 비용 절감

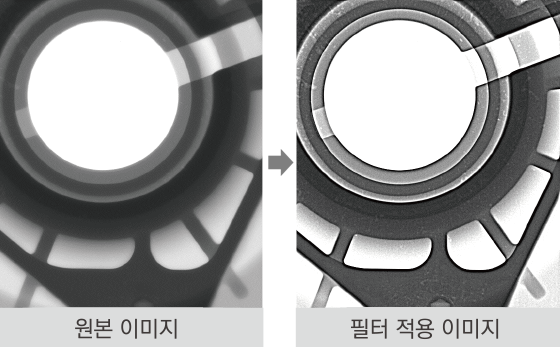

    ​· 최적화된 UI 및 이미지 필터로 빠르고 선명하게 영상 확인 가능

    ​· 기포 및 크랙 자동 불량 검출 기능 (option)

  • 고성능 2D/CT 겸용 검사 장비 (산업용 컴퓨터 단층 촬영)

    ​· 실시간 Recon 및 Speed Scan을 제공하여 빠른 CT Data 확보

    ​· 초정밀 CT 회전 정밀도 확보

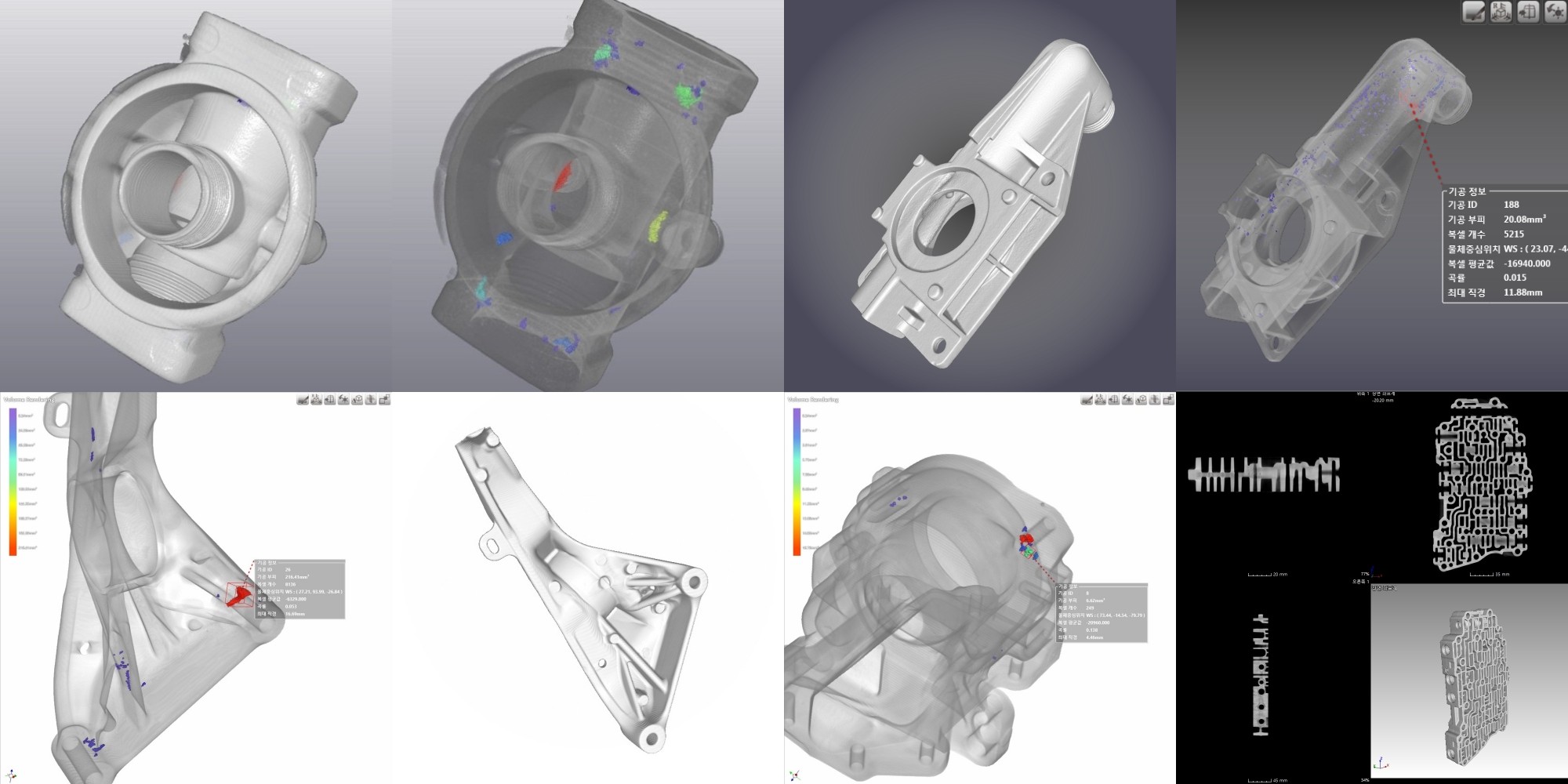

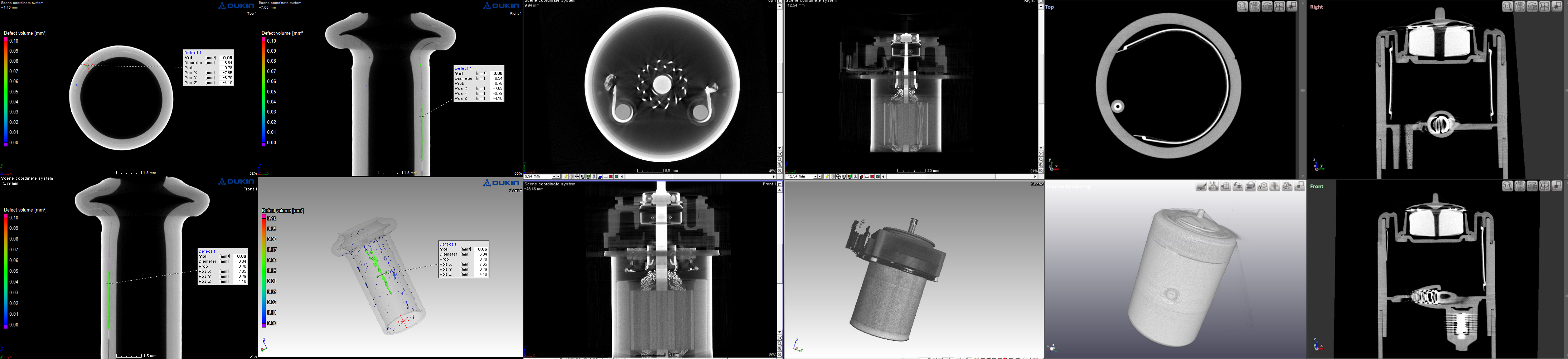

    ​· 단층 영상 이미지 및 3D 렌더링

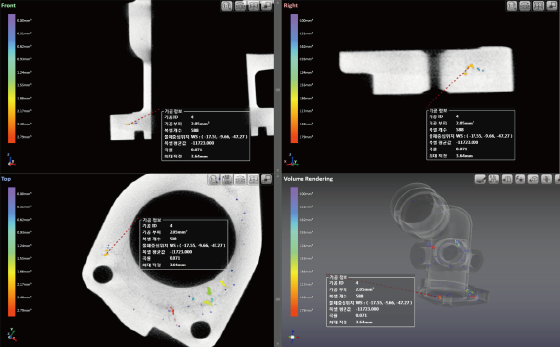

    ​· 자동 기공 분석 기능

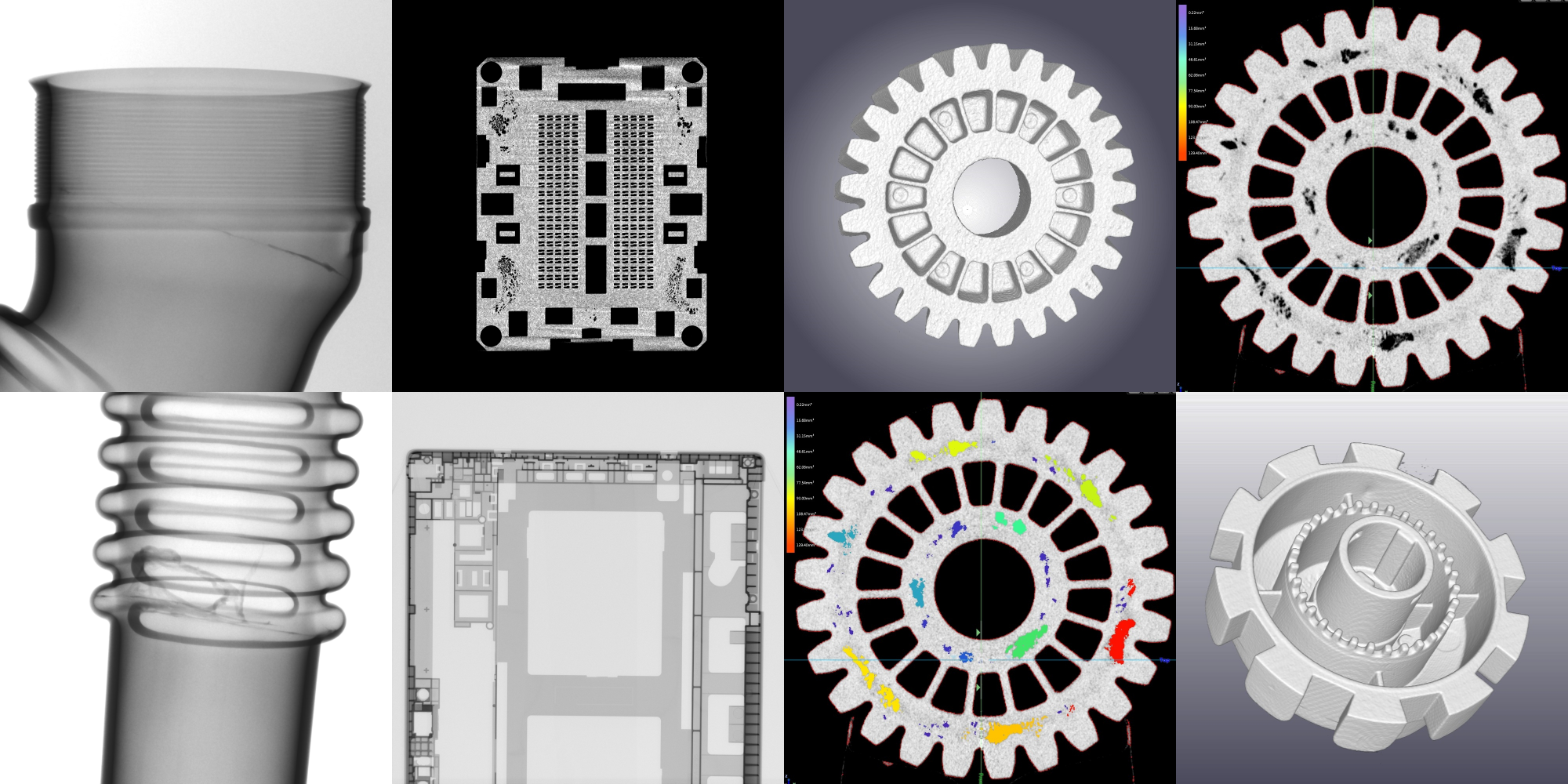

■ 경소재 제품 - 고무 - 플라스틱 - pipe - 모바일 및 제품 케이스

■고중량제품 - 주조, 단조, 다이캐스팅

■다양한 소재 및 가공제품 - 자동차부품 - 항공 및 선박부품 - 모터 및 기타 가공품 - 용접

System Dimension

Close Type Tube - X-Ray 발생장치



Voltage (Max)
160 kV
225 kV
320 kV
450 kV
Current (Max)
6 mA
22.5 mA
22.5 mA
15 mA
Power (Max)
480 W
700 W (Small)
700 W (Small)
700 W (Small)
1500 W (Large)
1500 W (Large)
1500 W (Large)
Focal Spot Size (Min)
0.4mm X 0.4mm
0.4mm X 0.4mm (Small)
0.4mm X 0.4mm (Small)
0.4mm X 0.4mm (Small)
1.0mm X 1.0mm (Large)
1.0mm X 1.0mm (Large)
1.0mm X 1.0mm (Large)

Open Type Tube - X-Ray 발생장치




Voltage (Max)
 160 kV
225 kV
240 kV
300 kV
Current (Max)
3 mA
3 mA
3 mA
2 mA
Power (Max)
300 W
300 W
300 W
300 W
Focal Spot Size (Min)
1.5 ㎛
2.0 ㎛
2.0 ㎛
3.0 ㎛

영상처리장치 (Flat Panel Detector)



Model
Size
Pixel
Frame Rate
Pixel Pitch
Scintillator
1515 D
152.32mm X 152.32mm
1280 X 1280 pixels

34 fps @ 1x1


67 fps @ 2x2

119 ㎛
Csl / Gadox
2323 D
229.12mm X 229.12mm
1280 X 1280 pixels

30 fps @ 1x1


60 fps @ 2x2

179 ㎛
Csl / Gadox
2532 D
253.95mm X 317.44mm
2560 X 2048 pixels

22 fps @ 1x1


44 fps @ 2x2

124 ㎛
Csl / Gadox
3030 D
296.96mm X 296.96mm
2048 X 2048 pixels

14 fps @ 1x1


46 fps @ 2x2

145 ㎛
Csl / Gadox
4343 D
430.08mm X 430.08mm
3072 X 3072 pixels

15 fps @ 1x1


30 fps @ 2x2


45 fps @ 3x3

140 ㎛
Csl / Gadox


Available software
X-Ray Inspection Software

NeuroXray는 산업용 X-Ray나 인라인의 2D분석 및 CT 촬영 소프트웨어입니다.

ADR Solution NAXI

NeuroAXI는 다양한 이미지 보정 기술로 육안으로 판단이 어려운 기포/이물질/크랙 등의 결함을 자동 검출하는 소프트웨어입니다.

CT Reconstruction Software

NeuroInspect3D는 덕인이 자체 개발한 CT이미지 구축 소프트웨어 입니다.

CT Analysis solution

VX3D는 볼륨 데이터의 3D시각화 및 분석을 위한 CT 분석 소프트웨어입니다.

CT Analysis solution

VG STUDIO MAX는 볼륨 데이터의 3D 시각화 및 분석을 위한 고급 CT분석 소프트웨어입니다.

적용분야
  • Die Casting

  • Welding

  • Plastic Injection

  • Motors

  • Aerospace

  • Cultural Objects

  • High CT

  • Analysis
