대형 3차원 측정기
담당자 연락처
구입문의
VICTOR

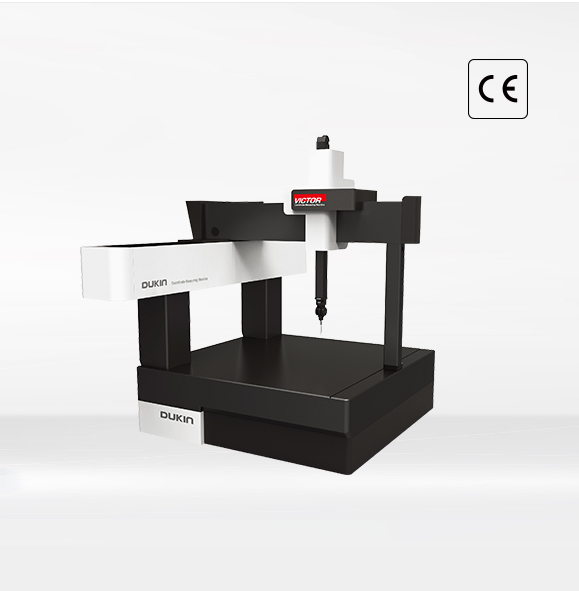

덕인 대형 3차원 측정기로 L형 브리지 구조 채용하여 구동 안정성을 향상시키며, 경량화로 초고속 고정밀 측정에 적합한 구조를 적용하여 대형 정밀 제품 측정에 적합한 제품입니다.
![](/img/tel_icon.png)
온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6635) / 고객센터 1588-3785
Feature
-
· L형 브리지 구조 채용으로 구동 안정성 향상
· 각 축 화강암 사용으로 열 변형 최소화
· 동일분포 열팽창으로 보정 및 교정의 균일성 확보
· 초고속 스캐닝 측정에 적합한 고정밀 3차원 측정기
-
· 경량화로 초고속 고정밀 측정에 적합한 안정적 구조 채용
· 대형 정밀 제품 측정에 적합
· 합리적인 가격대의 고성능 장비
· 유럽안전시험 CE 인증 획득
Specifications
MODEL | 101008 | 101208 | 101508 | 121210 | 121510 | 151510 | 152010 | 153012 | ||
측정 영역 (mm) | X | 1000 | 1000 | 1000 | 1200 | 1200 | 1500 | 1500 | 1500 | |
Y | 1000 | 1200 | 1500 | 1200 | 1500 | 1500 | 2000 | 3000 | ||
Z | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1200 | ||
장비 크기 (mm) | X1 | 2280 | 2280 | 2280 | 2480 | 2480 | 2780 | 2780 | 2780 | |
Y1 | 2620 | 2820 | 3120 | 2820 | 3120 | 3120 | 3620 | 4620 | ||
Z1 | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | 3600 | 4000 | ||
Z2 | 2150 | 2150 | 2150 | 2350 | 2350 | 2350 | 2350 | 2550 | ||
Z3 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | ||
측정 분해능 (μm) | 0.1 | |||||||||
최대 허용 오차 (μm, L:mm) | 일반형 | EO,MPE | 2.4+L/300 | 2.9+L/300 | 3.4+L/300 | 3.9+L/300 | ||||
RO,MPL | 2.4 | 2.9 | 3.4 | 3.9 | ||||||
고정밀형 | EO,MPE | 1.9+L/300 | 2.4+L/300 | 2.9+L/300 | 3.4+L/300 | |||||
RO,MPL | 1.9 | 2.4 | 2.9 | 3.4 | ||||||
최대 이송 속도 (mm/s) | 350 | |||||||||
공기 유량 (kg/cm2, ℓ/kg) | 5, 35 | 5, 55 | ||||||||
최대 허용 하중 (kg) | 1500 | 2000 | 2500 | |||||||
장비 무게 (kg) | 4100 | 4400 | 4900 | 4700 | 5300 | 5900 | 6900 | 9000 |

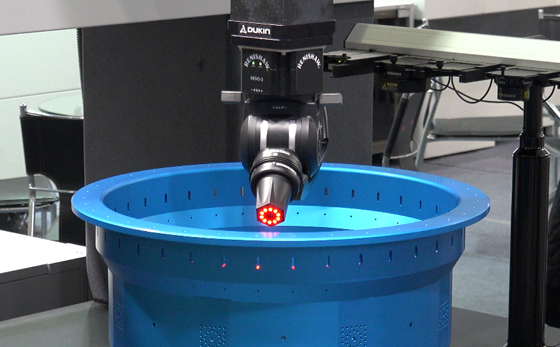

High Accuracy with SP25M
■ 고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경될 수 있습니다.

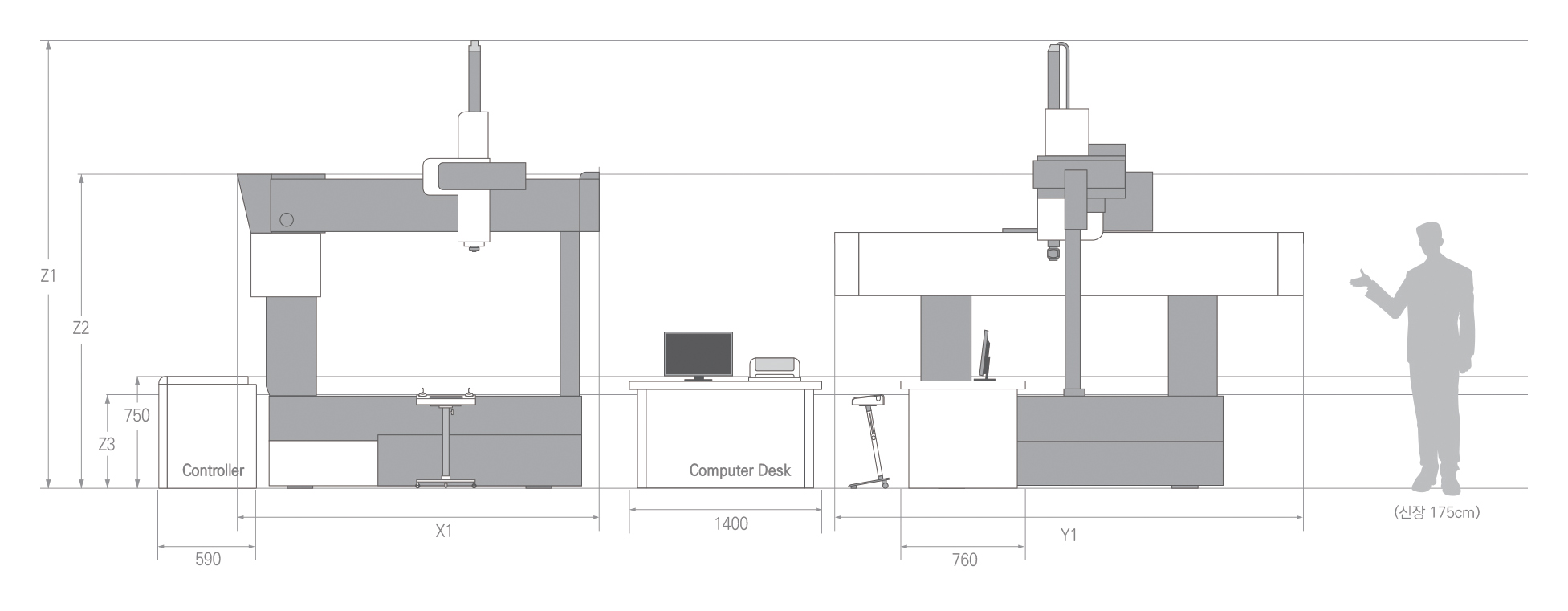

System Dimension
![](/upload/measure/1575597060729_677.jpg)
