덕인 게이지급 3차원 측정기로 테이블 이동형 구조로 최고의 안정성을 확보하며, 아베오차 제거로 초 고정밀 측정기를 실현 하여 게이지급 정밀 정밀 부품 측정에 적합한 제품입니다.
담당자 연락처
온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6635) / 고객센터 1588-3785
Feature
-
· 테이블 이동형 구조로 최고의 안정성 확보
· 아베오차 제거로 초고정밀 측정기 실현
· 각 축 화강암 사용으로 열 변형 최소화
-
· 동일분포 열팽창으로 보정 및 교정의 균일성 확보
· 게이지급 정밀 부품 측정에 적합
· 합리적인 가격대의 고성능 장비
Specifications
MODEL | X | Y | Z | |
| 측정 영역 (mm) | 800 ~ 1500 | 1000 ~ 2500 | 500 ~ 1000 | |
| 측정 분해능 (μm) | 0.1/0.05 | |||
최대 허용 오차 (μm,L:mm) | EO.MPE | 0.5+L/500 ~ 1.3+L/500 | ||
RO,MPL | 0.5 ~1.3 | |||
| 최대 이송 속도 (mm/s) | 300 | |||
| 공기 유량 (kg/cm2, ℓ/kg) | 5, 55 | |||
| 최대 허용 하중 (kg) | 1000 ~ 2000 | |||
| 장비 무게 (kg) | 4000 ~ 7000 | |||
EO, RO with Sp80 only
■ 고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경될 수 있습니다.

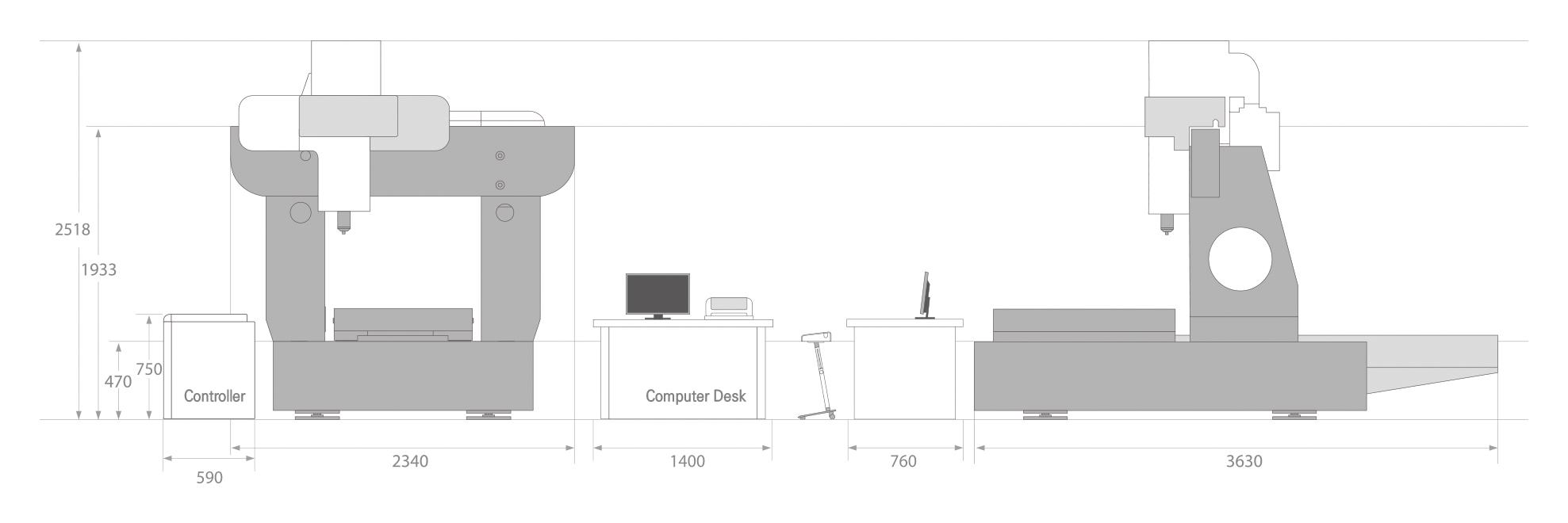

System Dimension
PFB8125 기준 (unit:mm)
Available software
NeuroMeasure
3차원 측정기 전용 소프트웨어 정밀 측정 기술과 사용자 편의성, 고품격 그래픽, 다양한 관계 계산, 최신 기하공차 측정을 제공합니다.
Accessory
-
3차원 측정기 액세서리
-
자동 프로브 시스템
-
자동 프로브 시스템
-
고정형 및 수동형 프로브 시스템
-
터치 프로브 센서
-
스캐닝 프로브 센서
-
Laser Scanner
-
Tool Changer
-
스타일러스 & 픽스처
